Многие владельцы загородных и дачных домов самостоятельно ремонтируют наружные и внутренние стены частного дома и потолки. Для проведения работ на высоте потребуются строительные леса. Их можно быстро сколотить из дерева своими руками. Однако прежде стоит подобрать безопасную и надежную конструкцию, на которой человек сможет свободно работать. В отличие от аналогов промышленного производства, при самостоятельной сборке деревянных конструкций можно собирать леса любых размеров, исходя из особенностей архитектуры и планировки строения.

Table of Contents

Инструменты и материалы

Сначала стоит правильно подобрать материалы для строительных лесов. Использовать следует только доски и брусья хорошего качества и определенной толщины, обеспечивающей прочность лесов и способность их выдерживать предельные нагрузки. На строительных лесах, сделанных из старых досок, нельзя работать. В качестве материала подходит древесина сосны, ели или недорогих лиственных пород третьего сорта. Значение имеет не ее внешний вид, а только толщина и прочность досок.

Для сооружения строительных лесов рекомендовано использовать пиломатериалы со следующими параметрами:

  • доски длиной в 6 метров и толщиной 4-5 см;
  • бруски сечением 5х5 и 10х10 см.

Дерево не нужно обрабатывать антисептиком, если леса нужны только на один рабочий сезон.

Важно, чтобы деревянные конструкции не были поражены плесенью или грибком, которые разрушают структуру древесины. Также на досках не должно быть трещин и иных дефектов, в которых может произойти поломка настила или деревянной опоры.

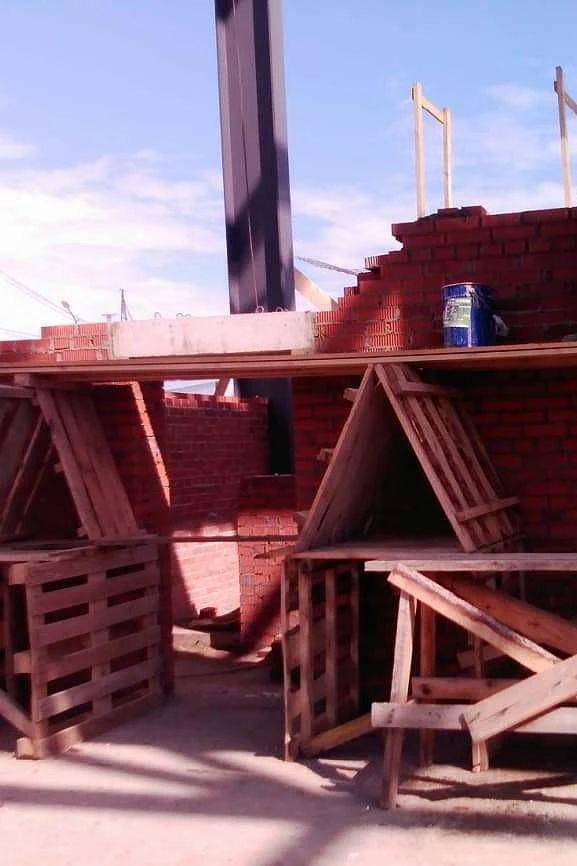

Из поддонов можно сделать щитовой настил, если нет досок нужной длины.

Также потребуется подготовить инструменты, с помощью которых будет собираться конструкция:

  • молоток;
  • рулетку;
  • пилу для дерева;
  • саморезы или гвозди;
  • уровень.

После подготовки инструментов и материала нужно сделать замеры стены, у которых будут стоять строительные леса. На основании замеров потребуется сделать чертежи будущей конструкции, чтобы не ошибиться при ее сборке и быстрее выполнить работу.

Чертежи и размеры

Собирать деревянные леса нужно по чертежам, которые составляются с учетом особенностей и размеров фасадов и внутренних помещений. Для самостоятельной сборки из дерева лучше всего подходят приставные леса, которые обладают хорошей устойчивостью и не требуют большого количества времени для монтажа. Для них можно использовать древесину третьего сорта без дефектов, которую потом после завершения работ можно утилизировать на дрова.

Максимальная длина может быть не более 6 метров, иначе такую конструкцию сложно будет передвигать вдоль фасада или внутри помещения. Также необходимо учитывать, что строительные леса должны стоять от наружной стены на расстоянии не более 15 см. При проведении внутренних работ такие конструкции должны находиться от стены на расстоянии не более 10 см.

Вот чертежи разных типов конструкций строительных лесов:

Самыми простыми считаются приставные строительные леса, которые используются при обшивке фасада малоэтажного здания сайдингом, при проведении подшивки фронтонов. При проведении штукатурных работ, отделки фасада камнем или облицовочным кирпичом потребуется собрать более прочные конструкции строительных лесов.

Состоят приставные леса из нескольких элементов:

  • стоек;
  • перемычек, на которые укладывается дощатый настил;
  • распорок и упоров, придающих лесам жесткость и прочность;
  • ограждений в форме деревянных перил.

Если планируется подъем на верхнюю часть стены, то потребуется использовать стремянки и лестницы для того, чтобы можно было подняться на нужный уровень стены. Размеры строительных лесов зависят от размеров стен, рядом с которыми они устанавливаются.

Не рекомендуется делать слишком большие конструкции, так как их сложно будет передвигать вдоль стен.

Процесс изготовления

Изначально следует своими руками сколотить правильный каркас. В большинстве случаев рациональнее использовать приставные леса, на которые потребуется меньше пиломатериала. Чтобы самому правильно сделать самодельные конструкции, которые потом можно просто приставить к стене, следует придерживаться технологии монтажа, которая поможет собрать самостоятельно строительные леса из дерева. Чтобы построить надежную конструкцию, где можно будет работать без опаски над пристройкой, для проведения отделочных работ, необходимо придерживаться определённой схемы.

Каркас

Перед началом работ по сборке каркаса следует разровнять площадку и при необходимости ее осушить, чтобы готовая конструкция не шаталась во время работы. На ровной площадке проще установить вертикальные стойки каркаса, под которые не придется подкладывать кирпичи и обрезки досок.

Первыми монтируются 4 вертикальные стойки, для которых используется брус размером 10х10 см или толстые доски шириной в 4-5 см. Стоки обрезаются по высоте и скрепляются с помощью горизонтальных брусков или коротких досок. Сначала нужно собрать боковины каркаса на земле, после чего их поднимают и скрепляют параллельными элементами. Стойки для каркаса, для лучшей устойчивости, лучше делать трапециевидной формы. Например, нижнюю распорку одной боковины можно сделать длиной 1,2 метра, а верхнюю длиной 1 м.

При сборке боковин каркаса на земле лучше работать вдвоем. Если сборка каркаса проводится одним человеком, то сначала нужно внутреннюю распорку укрепить на стене.

Парных стоек должно быть несколько. Они являются опорой для настила, который расходится в разные стороны. Стойка может быть одиночной. В этом случае ее длину не стоит делать более 4 метров.

Чтобы конструкция получилась устойчивой, на каждой ее боковой стороне нужно сделать диагональные распорки, которые будут выполнять функции ребер жесткости и не дадут лесам качаться.

Настил

Когда будет собран каркас лесов, можно приступать к установке щитового настила, который делается из досок толщиной в 4-5 см. При укладке настила следует помнить о том, что между досок не должно быть больших щелей. Длина одного пролета настила не должна превышать 3-4 метров, если толщина досок составляет 4-5 см. Для более тонких досок длина должна составлять не более 2 метров.

Люки и лестницы

Для подъема на верхние ярусы потребуется сделать лестницу со ступеньками размером 5х5 см. Интервал между ступеньками подбирается индивидуально под человека, который будет работать на такой лестнице.

Если леса будут двух ярусные, то нужно сделать люк для подъема на второй этаж. Его обычно делают сбоку. В центре люк будет мешать работе. К люку прибивается лестница, по которой будет производиться подъем на второй этаж строительных лесов.

Приставные подмостки

Этот элемент помогает поднимать на верхний ярус емкости с рабочими составами и подниматься самим отделочникам. Его тоже собирают из досок самостоятельно. Подмостки одним концом упираются в землю, а другим к стене. Чаще всего используются рамные или приставные конструкции, которые считаются самыми надежными. В их основе лежит не каркас, а рама, которая увеличивает их прочность и обеспечивает безопасное передвижение по подмосткам.

Для их изготовления используется брус размером 5х15 см и доска толщиной в 3-4 см. Все деревянные детали скрепляются с помощью гвоздей. Из двух досок длиной в 1 м делают опору. Один элемент крепится вертикально и смотрит вниз, второй в сторону. Детали соединяются под прямым углом. На это основание набивается настил с шагом в 1-2 см. Затем, для укрепления конструкции, в образовавшийся угол крепятся укосины, выполненные из диагональных брусьев. Их нижняя сторона должна упираться в грунт. Для фиксации нижней части подмостков в нижней части вбивается кол. Верхняя его часть прибивается к основанию гвоздями.

В созданное сторонами угла пространство укладываются щиты с каждой стороны, которые обеспечат жесткость конструкции. Сверху кладут настил.

На строительство деревянных лесов уходит немного времени, если руководствоваться предложенной схемой. Чем качественнее и надежнее будут конструкции, тем быстрее будут проведены отделочные работы. От строительных лесов напрямую зависит безопасность тех, кому приходиться работать на высоте. При проведении строительных или ремонтных работ в малоэтажном строительстве без таких конструкций не обойтись. Поэтому нужно знать, как быстро и правильно собрать такую конструкцию из досок своими силами.

Как сделать леса строительные своими руками из досок

Металлические строительные леса, конечно, надежны и долговечны, но чаще всего их делают из дерева. С древесиной работать могут все, и все что необходимо — пила, гвозди/саморезы, молоток/отвертка/шуруповерт. Набор инструментов незамысловатый, который найдется у любого хозяина, а если и нет чего-то то на приобретение много средств не требуется. Металл в этом плане сложнее. Он требует хоть какого-то навыка обращения, наличия сварочного аппарата и хоть некоторого представления о том, как правильно варить швы. Именно потому строительные леса своими руками в большинстве случаев делают из древесины.

Из чего делать

Всем понятно, что строительные леса или подмости нужны на небольшой срок. Но использовать для их изготовления надо строительную древесину хорошего качества, с минимумом сучков. Некоторые мастера советуют делать леса исключительно из ели. В отличии от сосны, сучки у нее расположены единично и на прочность доски почти не влияют.

Но еловые доски редко у кого есть в наличии, а вот сосны обычно достаточно. Из сосновых досок строительные леса делать тоже можно, но каждую из них  надо проверить (во всяком случаете, которые идут на стойки и настил). Для этого складывают два столбика (три-четыре кирпича один на другой, пару строительных блоков, два валуна и т.п.). При проверке трехметровых досок расстояние между ними — 2,2-2,5 м. На столбики кладут доску, встав на середину на ней пару раз прыгают. Если есть слабые места, доска сломается или треснет. Выдержала — можно использовать.

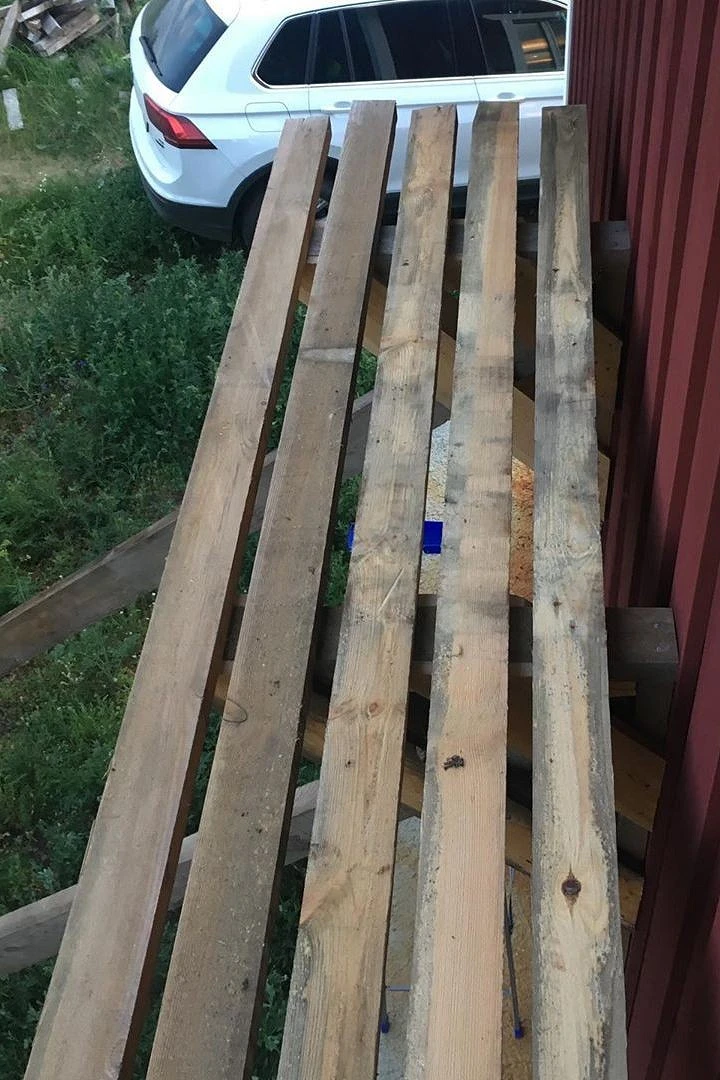

Доска для лесов используется хорошая, без сучков

Доска для лесов используется хорошая, без сучков

О толщине доски надо говорить конкретно, привязываясь к конструкции строительных лесов, расстояниям между стоек и планируемой нагрузки. Единственное, что можно сказать, что для стоек и настила чаще всего используют доску толщиной 40 мм или 50 мм, для укосин — 25-30 мм. Такая доска может быть использована в детальнейших строительных работах, если удастся при разборке лесов ее не повредить.

Гвозди или саморезы

Спор о том, гвозди или саморезы лучше, идет всегда, но в данном случае он усугубляется тем, что работы проводятся на высоте, и требуется от конструкции повышенная надежность. С этой точки зрения лучше гвозди. Их делают из мягкого металла и при наличии нагрузки, они гнуться, но не ломаются. Саморезы делают из закаленной стали, а она хрупкая и при наличии ударных или переменных нагрузок ломаются. Для строительных лесов это критично — были случаи, когда они разваливались. Но это речь идет о «черных» саморезах. Если еще анодированные — желтовато-зеленые — они не настолько хрупки и вполне могут выдержать все нагрузки. Если вы серьезно переживаете насчет надежности лесов, лучше использовать гвозди. Их не любят в связи с тем, что разобрать соединение быстро и без потерь не получится — чаще всего древесина повреждается.

Даже анодированные саморезы ломаются

Даже анодированные саморезы ломаются

При самостоятельном изготовлении строительных лесов можно поступить так: первоначально собрать все на анодированные саморезы. Если конструкция окажется удобной и правильной, подстраховаться, вбив по два-три гвоздя в каждое соединение. Для того чтобы при разборке не повредить древесину, под гвозди можно положить обрезки тонких досок, на протяженный пролет можно использовать и целые доски, но малой толщины. При разборке из можно расщепить, а торчащие гвозди легко вынуть.

Конструкции и их особенности

Для разных видов работ используют разные по конструкции строительные леса и подмости. Для работ с легкими материалами слишком большая несущая способность не нужна. В таких случаях делают приставные подмости или подмости-конверт.

Строительные подмости-конверт. Несмотря на кажущуюся ненадежность, работать с них удобно

Строительные подмости-конверт. Несмотря на кажущуюся ненадежность, работать с них удобно

Для работ на фронтонах или при наружной отделке невысокого одноэтажного дома используют строительные козлы, на перекладины которых укладывают настил.

Если опирать на стены ничего нельзя, подойдут строительные козлы с уложенными на перекладины досками настила

Если опирать на стены ничего нельзя, подойдут строительные козлы с уложенными на перекладины досками настила

Для кладки стен из кирпича, любых строительных блоков, для отделки фасада кирпичом или камнем — для всех этих работ требуются уже полноценные строительные леса.

Строительные леса из древесины для повышения жесткости усиливают упорами и раскосами

Строительные леса из древесины для повышения жесткости усиливают упорами и раскосами

Как правило, все эти конструкции не крепятся к стенам здания, а фиксируются упорами, которые подпирают стойки. ДАлее подробнее поговорим о каждой из этих конструкций.

Приставные подмости

Называются так из-за того, что обычно к стене не крепятся, а просто прислоняются. Держатся они за счет упора. Чем больше нагружают этот вид строительных лесов, тем прочнее они стоят. Есть две конструкции, обе они выполнены в виде буквы «Г», только развернуты в разные стороны.

Чертежи приставных строительных подмостей (два вида)

Чертежи приставных строительных подмостей (два вида)

На рисунке справа простая и надежная конструкция подмостей. Единственный их недостаток — они не регулируются по высоте. Удобны, если надо, например, подшить свесы кровли, смонтировать или почистить водосток, все те работы, которые имеют небольшой разброс высоты. Некоторые даже приспосабливают подобные подмости для строительства дома из бревен (бруса). По ребрам упоров удобно закатывать или поднимать бревна.

Они надежны — выдерживают 11 метровое бревно и трех человек

Они надежны — выдерживают 11 метровое бревно и трех человек

Строительные подмости — простая конструкция

Строительные подмости — простая конструкция

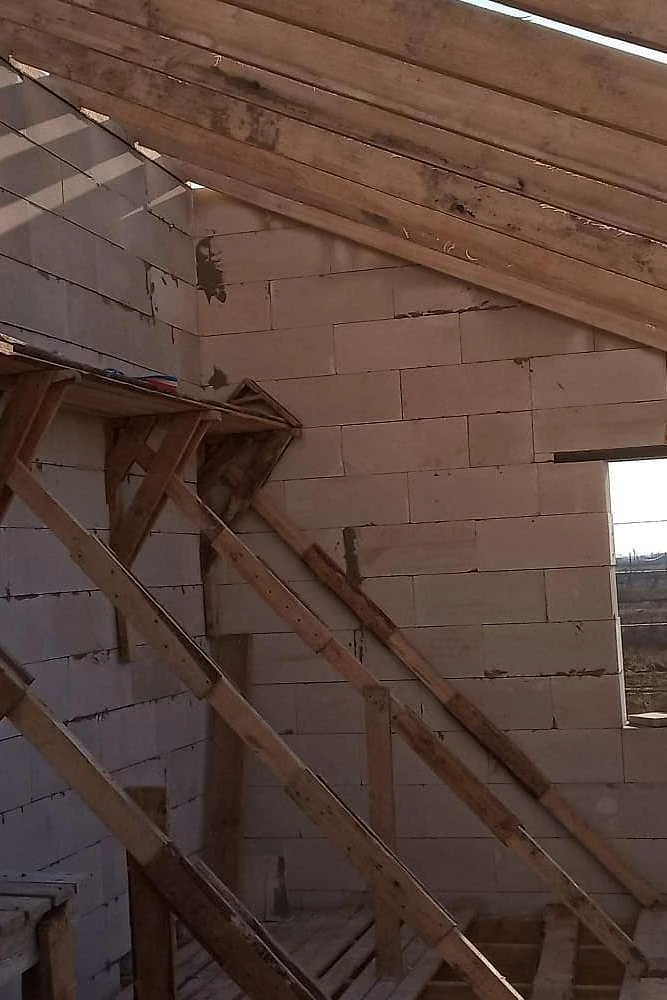

На рисунке слева подмости-конверт или армянские строительные леса. Конструкция проста и надежна, хоть и не кажется таковой. Но она проверена уже на многих тысячах строящихся домов. Привлекательна тем, что требует минимум строительных материалов, собрать/разобрать/передвинуть их можно за считанные минуты. Основное — изготовить треугольники, а установка на заданную высоту времени отнимает немного: поднять треугольник, подпереть наклонной балкой, которую в земле зафиксировать.

Треугольные упоры для армянских лесов

Треугольные упоры для армянских лесов

На изготовление треугольников идет доска толщиной 40-50 мм, шириной 100-150 мм. Вертикальная часть может быть длинной — за нее удобно поднимать подмости на заданную высоту. Верхняя перекладина делается диной 80-100 см, на нее укладываются доски настила. Они, кстати, тоже толщиной 50 мм, а ширина — чем больше, тем лучше, в идеале тоже 150 мм.

При изготовлении уголков, стык надо располагать так, чтобы горизонтальная доска находилась сверху. Для повышения надежности этого узла, можно использовать металлические накладки в виде уголка. Но если фиксироваться уголок будет при помощи трех укосин, прибитых с двух сторон, в этом необходимости нет.

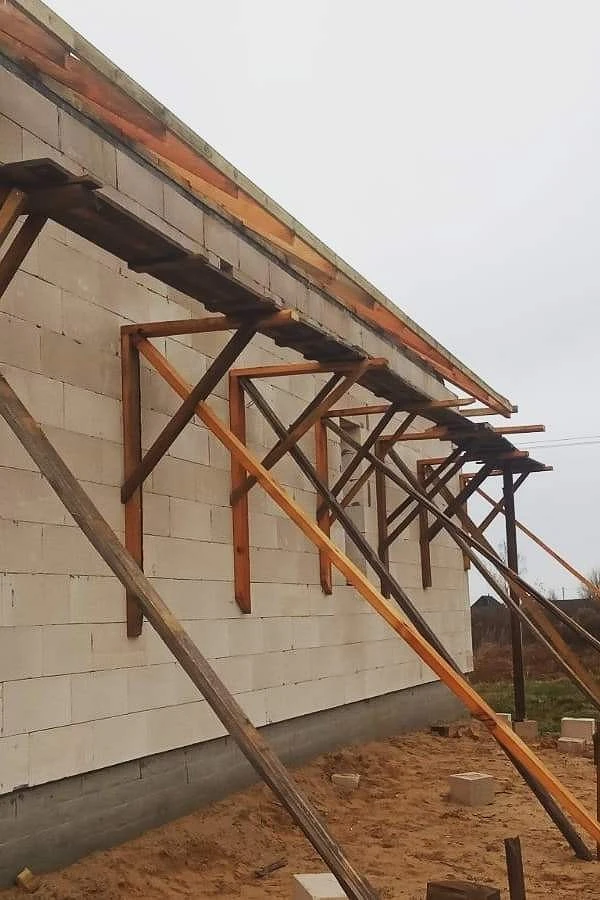

Устанавливаются треугольники армянских подмостей каждый метр

Устанавливаются треугольники армянских подмостей каждый метр

Устанавливаются такие треугольники примерно через каждый метр. Если фасад позволяет, их прибивают, если нет — обходятся только силой тяжести. Основная нагрузка в данной конструкции приходится на упорную доску — ту, которая ставится под углом и одним концом упирается в землю, другим — в вершину треугольника. Эти упоры делают из бруса, доски толщиной не менее 50 мм, трубы солидного диаметра (не менее 76 мм) или сечения (для профилированной трубы не менее 50*40 мм). При установке упора, его ставят точно в угол, забивают в землю, дополнительно фиксируют, вбивая клинья.

Упоры ставят точно в угол

Упоры ставят точно в угол

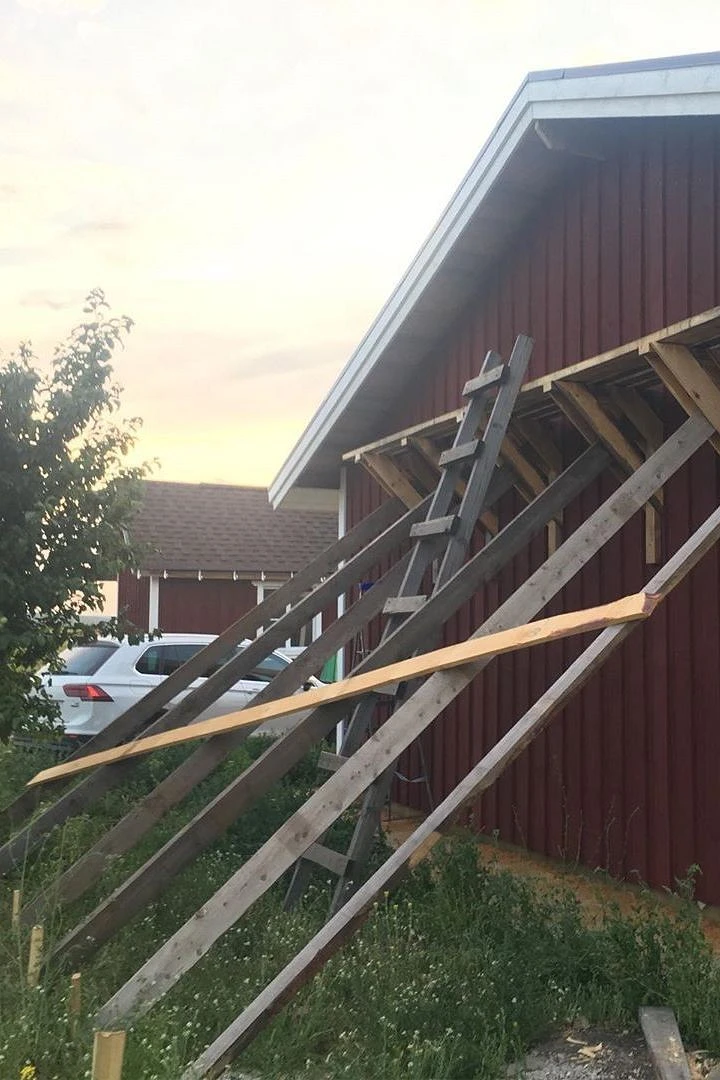

Укосины вбивают в землю, дополнительно фиксируют клиньями

Укосины вбивают в землю, дополнительно фиксируют клиньями

Чтобы исключить возможности бокового сдвига, установленные упоры фиксируются несколькими укосинами, соединяющими их  в жесткую конструкцию. Вот для этих укосин можно использовать необрезную доску, если она есть, но достаточной толщины и ширины.

Установленные упоры сбивают укосинами

Установленные упоры сбивают укосинами

Если возникает необходимость упорные доски дорастить (если они нужны длиной более 6 метров), для такой доски делают дополнительный упор. Он упирается примерно в середину основного, снимая на себя часть нагрузки.

Как сделать армянские строительные леса на наружном углу

Как сделать армянские строительные леса на наружном углу

Теперь немного о настиле этих приставных строительных лесов. Его делают из широкой доски толщиной 40-50 мм. В данном случае их желательно фиксировать к треугольникам хотя-бы на саморезы. Данная конструкция никак не предусматривает наличия перил, и малейшие подвижки под ногами будут вызывать повышенный дискомфорт. Потому фиксация крайне желательна.

Деревянные строительные леса: чертежи и фото

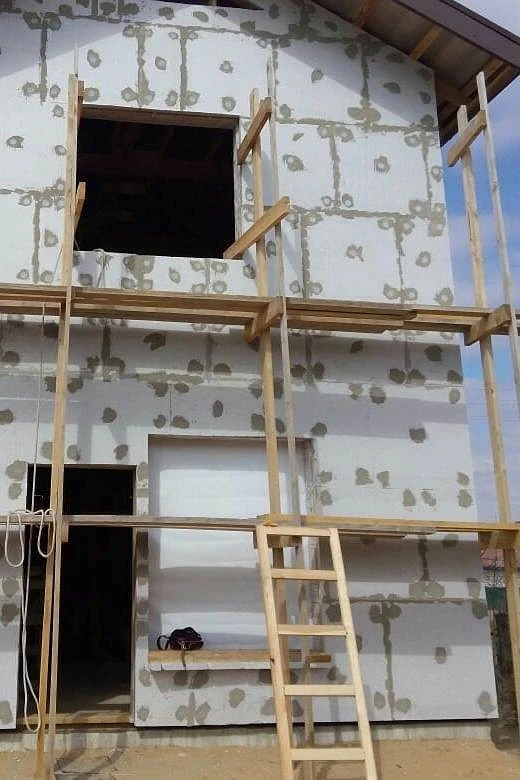

Описанные выше выше варианты хороши, если работа не предполагает наличия тяжелых материалов. Также не всегда есть возможность опереть леса на стену — любой вентфасад или многослойная стена — и вы подобную конструкцию уже поставить не сможете. В этом случае делают полноценные леса. Конструкция их тоже не сложна, но требуется приличное количество пиломатериала.

Схема строительных лесов из досок

Схема строительных лесов из досок

Для их устройства тоже используют доски значительной толщины — 40-50 мм. Сначала собираются стойки. Это два вертикальных бруса или толстых доски, скрепленных поперечинами. Размеры поперечин — 80-100 см. Их надо делать исходя из того, что минимальная более-менее удобная ширина настила — 60 см. Но гораздо увереннее себя чувствовать будете, если у вас будет хотя-бы 80 см. Для придания конструкции большей боковой устойчивости стойки можно сделать сужающимися кверху.

Чтобы леса не заваливались на стену дома, поперечины можно сделать с выпуском в 20-30 см. Они не дадут конструкции завалиться в сторону дома

Чтобы леса не заваливались на стену дома, поперечины можно сделать с выпуском в 20-30 см. Они не дадут конструкции завалиться в сторону дома

Стойки ставят на расстоянии 1,5-2,5 метра. Зависит пролет от толщины досок, которые будете использовать для настила — надо чтобы они не прогибались. Установленные на требуемом расстоянии стойки скрепляют между собой укосами. Они не дадут конструкции сложиться вбок. Чем больше поперечин и укосин, тем более надежной получаются строительные леса.

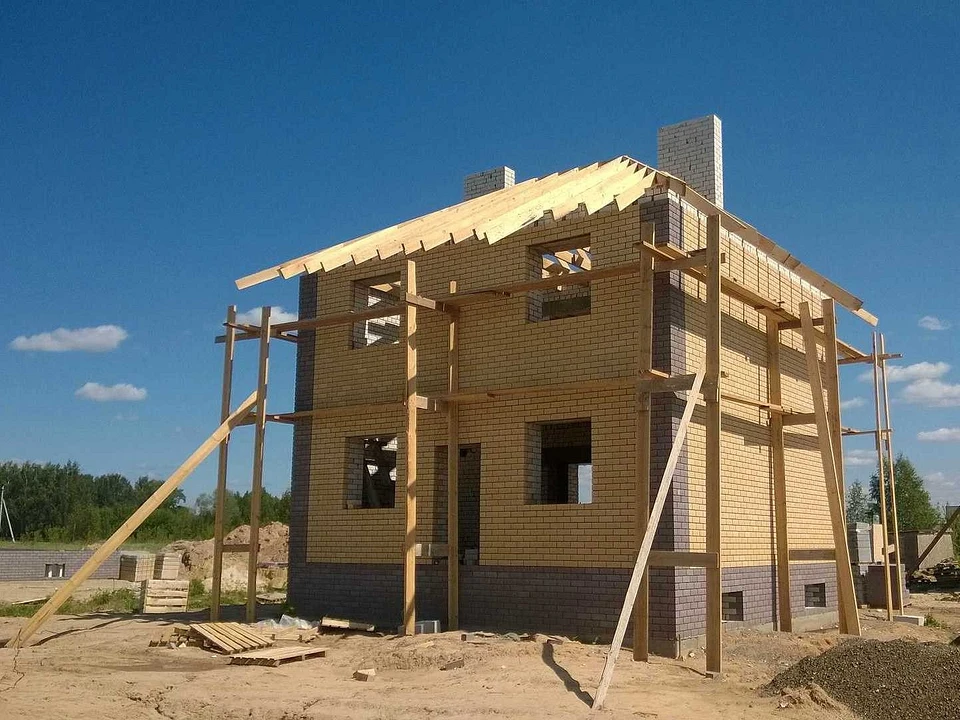

Чтобы строительные леса не упали, их подпирают досками/брусом, один конец которых прибит к стойкам (гвоздями), второй - закопан в землю

Чтобы строительные леса не упали, их подпирают досками/брусом, один конец которых прибит к стойкам (гвоздями), второй — закопан в землю

Поперечные балки не дают сложиться вбок, но остается еще возможность того, что незакрепленные леса могут упасть вперед. Чтобы этого не случилось, балки подпирают укосинами. Если высота лесов составляет 2,5-3 метра, этого можно и не делать, но если вам необходимо проводить работы на уровне второго или третьего этажа, подобная фиксация необходима.

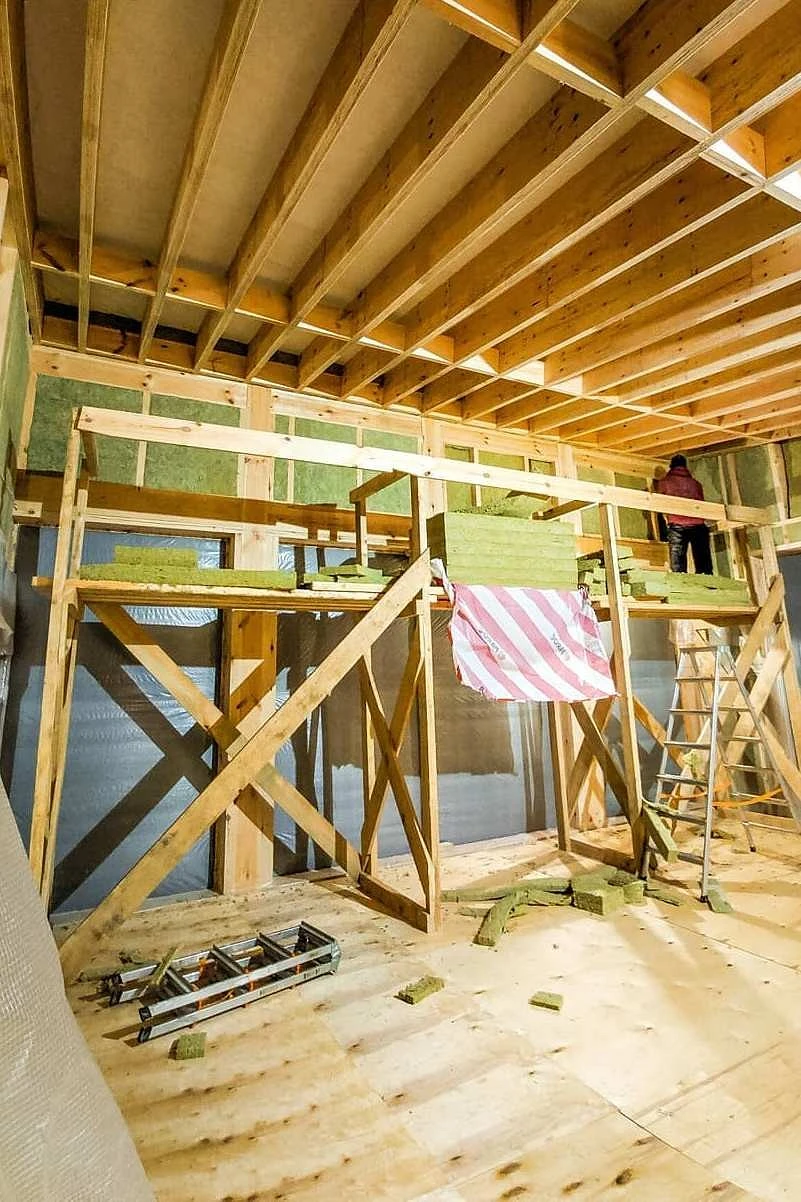

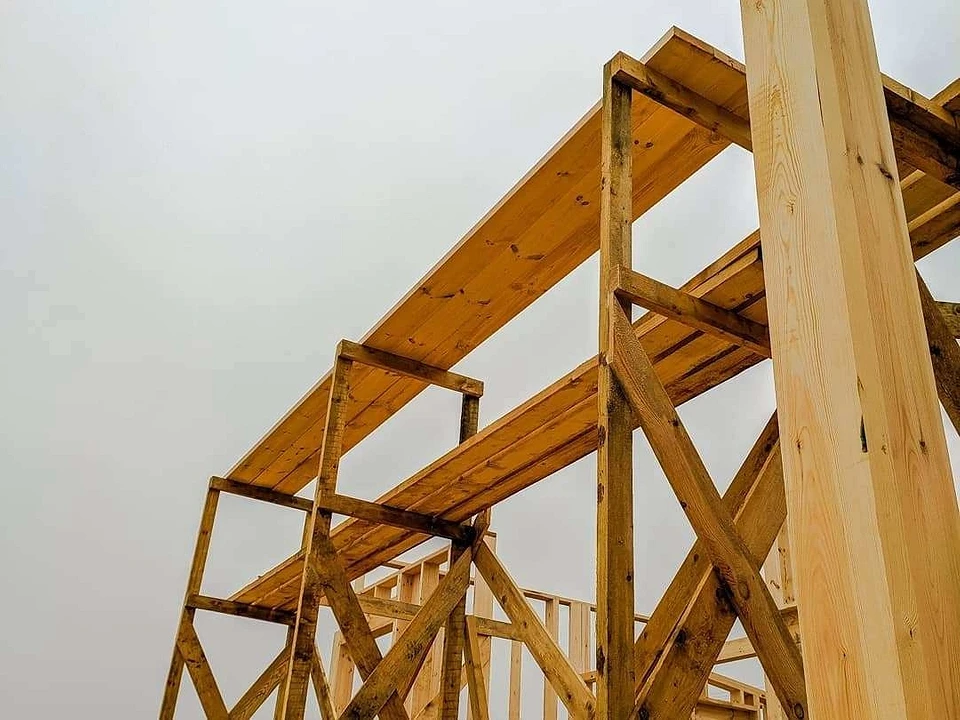

Деревянные строительные леса своими руками сделать можно за пару дней

Деревянные строительные леса своими руками сделать можно за пару дней

Если работы будут вестись на большой высоте, желательно сделать перила. Их можно делать из не очень толстой доски, но сучков быть не должно, как и трещин. Поручни помогут чувствовать себя наверху более уверенно тем, кто высоты боится.

Неудобны такие леса тем, что их приходится полностью разбирать, если возникает необходимость передвинуть на другую стену

Неудобны такие леса тем, что их приходится полностью разбирать, если возникает необходимость передвинуть на другую стену

Можно собрать небольшие строительные леса из старых, но крепких досок. Иногда для раскосов и упоров используют жерди или трубы — что есть в хозяйстве

Можно собрать небольшие строительные леса из старых, но крепких досок. Иногда для раскосов и упоров используют жерди или трубы — что есть в хозяйстве

Конструкция строительных лесов модульная, легко наращивается до необходимой высоты и формы

Конструкция строительных лесов модульная, легко наращивается до необходимой высоты и формы

Строительные козлы

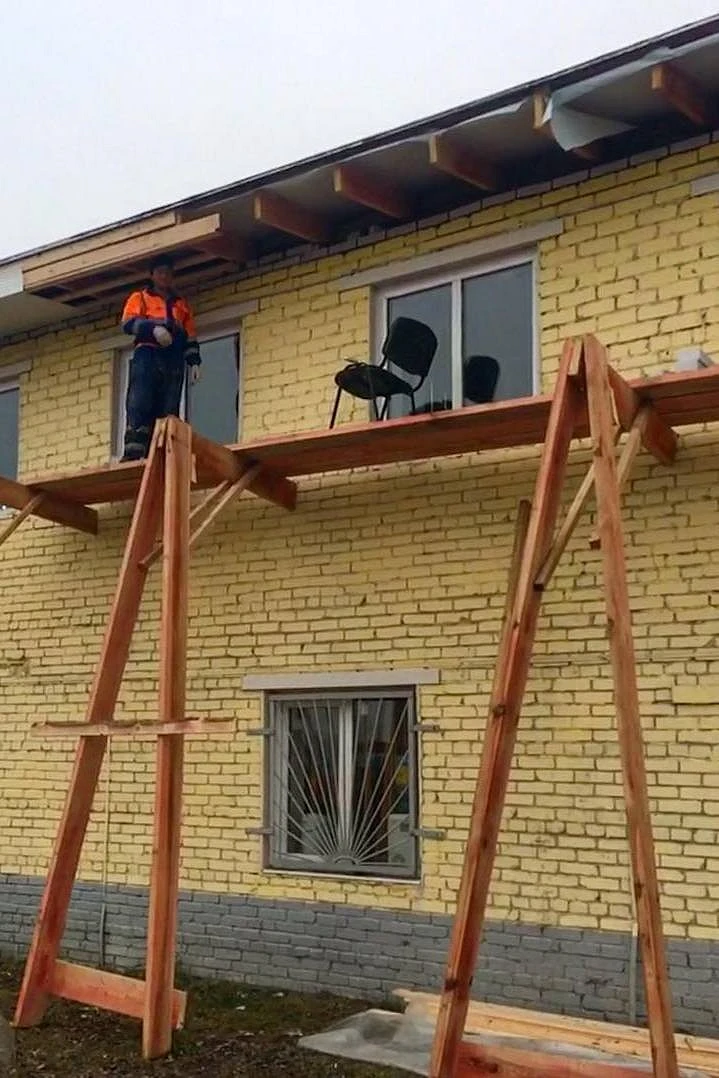

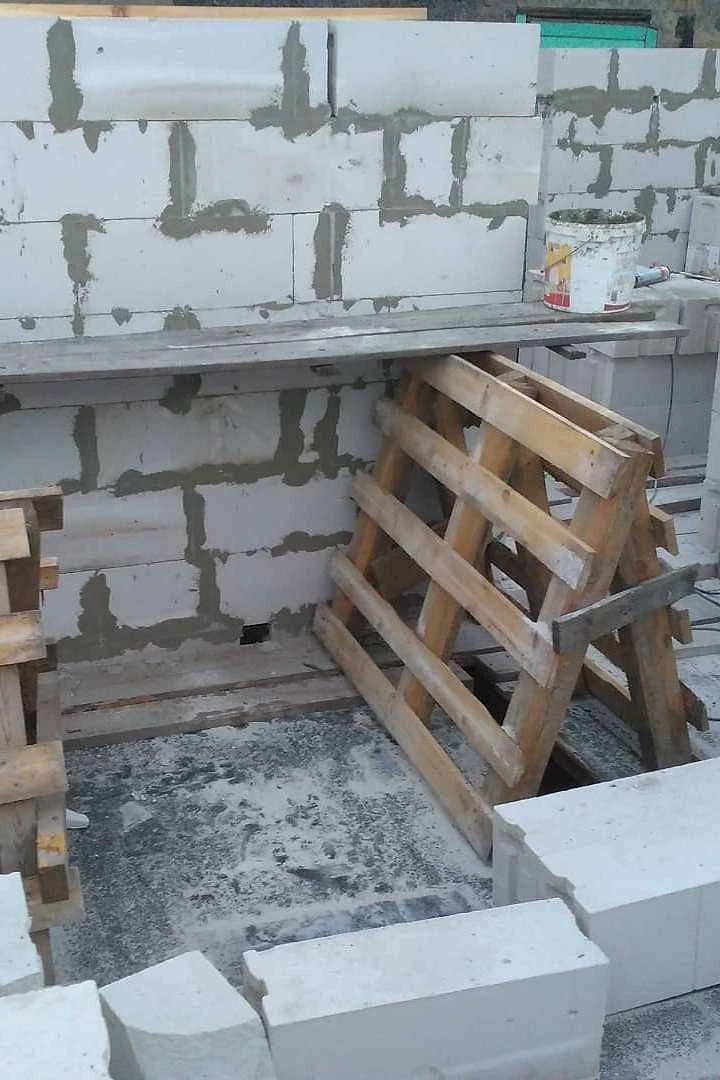

Еще есть способ сделать легкие передвижные строительные леса — соорудить одинаковые строительные козлы, набив с определенным шагом поперечины, которые будут одновременно и лестницей, и опорой для досок настила.

На поперечины укладывают доски настила

На поперечины укладывают доски настила

Такой вариант строительных лесов хорош, например, при обшивке дома сайдингом. Обшивка идет снизу-вверх, высоту приходится все время менять, прислонится или зафиксироваться к стене нет никакой возможности. Поэтому данный вариант для такого случая — самый лучший.

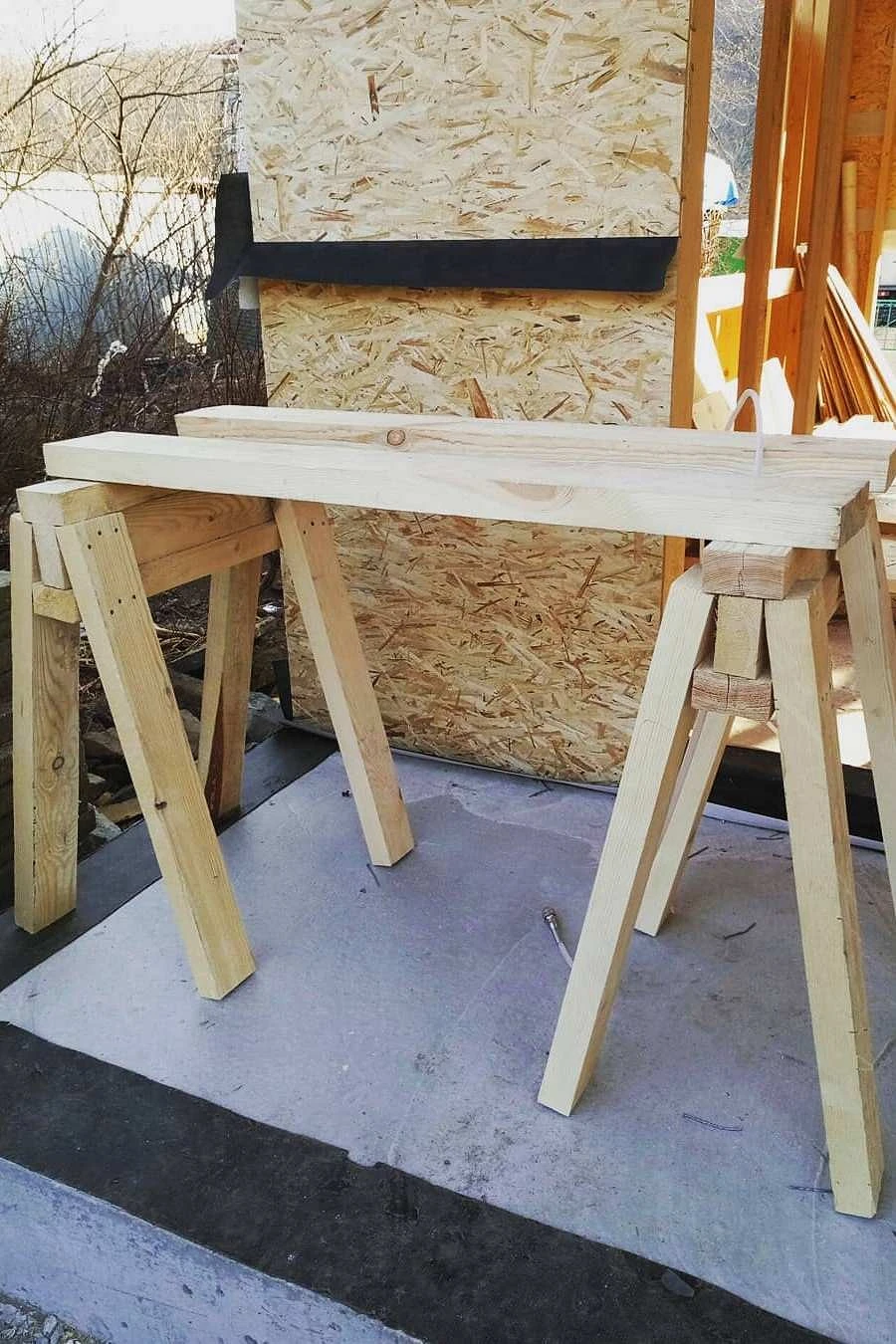

Строительные козлы - варианты

Строительные козлы — варианты

Иногда одну стойки с одной стороны делают вертикальными, без наклона. Это позволяет устанавливать их ближе к стене, настил тогда располагается ближе к стене. В некоторых случаях это удобно — например, при конопатке, покраске, профилактической обработке.

Виды и узлы строительных лесов из металла

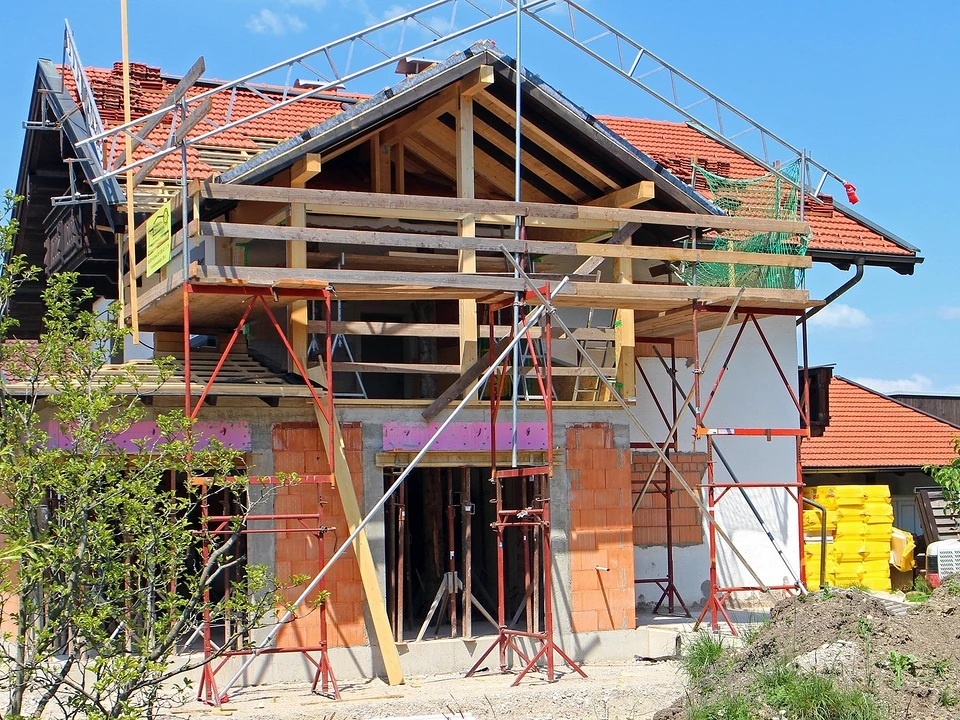

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами.

Отличается только способ крепления частей между собой:

  • Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

    Принцип соединения штыревых лесов

    Принцип соединения штыревых лесов

  • Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

    Хомутовые леса - быстрый монтаж/демонтаж

    Хомутовые леса — быстрый монтаж/демонтаж

  • Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны. При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.

    Рамные леса - принцип крепления поперечин и укосин

    Рамные леса — принцип крепления поперечин и укосин

  • Клиновые. При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

    Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

    Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Как же сделать леса своими руками из досок

Разбираем особенности дерева и сравниваем его с металлическими лесами.

Плюсы

  • Главное преимущество заключается в простоте сборки. Для стыковки сборных элементов не нужен сварочный аппарат или другое профессиональное оборудование. Специальных навыков не требуется. С работой справится любой человек, умеющий обращаться с молотком. Смонтировать металлическое основание гораздо сложнее. Чтобы правильно сварить шов, нужна практика. Научиться владеть электродом по фото и видеоинструкциям невозможно. Аренда или покупка моделей с винтовыми соединениями не всегда бывает возможна.
  • В качестве заготовок можно использовать обычные доски и брусья. Вышку легко сконструировать из подручных средств. Единственное требование к заготовкам — их надежность. Часто в ход идут лишние стройматериалы, оставшиеся после ремонта, поддоны, использующиеся при перевозке и хранении.
  • По окончании ремонтных работ раму разбирают, а детали используют по мере надобности. Стальные трубки сложнее приспособить для хозяйственных нужд.

Минусы

  • Большая гибкость, по сравнению с металлом. Настил, уложенный на каркас из профиля или прутьев, будет прогибаться под ногами.
  • Металл прочнее, поэтому для придания основанию из брусьев устойчивости и жесткости придется делать его более массивным.
  • Один из недостатков — пожароопасность. Даже после обработки антипиренами — составами, затрудняющими горение, — детали поддерживают пламя.
  • Все элементы крепятся на гвозди и саморезы, ослабляющие края, поэтому использовать массив больше двух раз не рекомендуется.

Элементы самодельных строительных лесов

  • Несущий каркас — к нему крепятся все остальные детали.
  • Настил — он выдерживает вес одного или нескольких человек. Чтобы было удобнее работать, наверх затаскивают инструменты и материалы. Общая нагрузка составляет несколько сотен килограммов.
  • Лестницы на нижний ярус и между ярусами.
  • Ограды.
  • Ребра жесткости, представляющие собой распорки, расположенные по вертикали и по диагонали.
  • Упоры — диагональные балки, поддерживающие платформу. Их низ упирается в землю, верх — в площадку или основание.

Варианты сборки самодельных конструкций

  • Вышки на четырех опорах — чтобы увеличить поверхность, их соединяют вместе. Основание представляет собой раму из досок или брусьев. Такой способ позволяет создавать многоярусные сооружения и обычные двухметровые тумбы. Его часто применяют, когда нужно добраться до кровли или третьего этажа.
  • В качестве опор, расположенных с внутренней стороны рамы, иногда используют стену. Гвозди не оставляют заметных следов на неокрашенных и неотделанных поверхностях. Любую облицовку после такого вмешательства придется менять или ремонтировать.
  • А-образные козлы представляют собой две самодельные стремянки, на которые сверху уложен настил. Подходят только для малоэтажных строений и применяются в основном при отделке. Конструкция проста и ненадежна. Горизонтальную площадку желательно приколотить гвоздями — иначе ее придется постоянно поправлять. Она довольно узкая и рассчитана только на одного человека. Перила и ступеньки отсутствуют. Наверх забираются по стремянке или приставной лестнице. Чтобы собрать такие деревянные строительные леса своими руками, чертежи не нужны, но контроль качества пиломатериалов все же необходим.
  • Приставные подмостки — их еще называют армянскими. Вместо рамы на четырех ногах здесь используются диагональные держатели. Низ упирается в грунт, верх — в угол, закрепленный на стену здания. К держателям прибиваются перпендикулярные им доски. Одной стороной они крепятся к стене, другая служит основанием для рабочей поверхности.
  • Полки, отличающиеся от армянских стропил способом крепления. У них нет центрального диагонального держателя. Нагрузку воспринимает система из перпендикулярных брусьев. Вертикальный ряд прибивается снизу к стене, горизонтальный располагается сверху под прямым углом к нему. Горизонтальный вместе с настилом удерживают доски, образующие с ним острый угол. Полки рассчитаны на небольшую нагрузку. После них на поверхности останутся заметные следы от широких гвоздей, анкеров или саморезов. Без диагонального держателя толщину и количество крепежей придется увеличить.

Инструкция по сборке рамы на четырех ножках

Она способна выдерживать большие нагрузки и подходит для любых работ. Есть возможность создания многоярусной системы. Перед тем как сделать строительные леса своими руками, нужно продумать их схему. Лучше начертить ее с указанием всех размеров — так будет проще рассчитать количество материалов и правильно выполнить монтаж с первого раза.

Необходимые материалы и инструменты

  • Доски толщиной 4-5 см. Стандартная длина — 6 м.
  • Брус 10х10 и 5х5 см.
  • Молоток.
  • Пила по дереву.
  • Гвозди или саморезы.
  • Уровень.
  • Рулетка.

Обработка антисептиками и лаком не потребуется, если система нужна только на один раз. Не допускается наличие трещин и участков, пораженных плесенью. Главное требование — безопасность. При падении есть риск получить серьезные травмы. Настил должен быть устойчивым и выдерживать нагрузки, на которые он рассчитан.

Сборка каркаса

Перед началом работ площадку следует осушить и разровнять — иначе конструкция будет шататься. Если его не удастся выровнять и устранить все лужи, под ножки придется подкладывать обрезки, щебень или кирпичи.

Сначала монтируют четыре вертикальные стойки из бруса 10х10 см или досок. Их обрезают по высоте, если это необходимо, и скрепляют горизонтальными элементами. Удобнее сначала собрать на земле две боковины — внутреннюю и внешнюю. Затем их приводят в вертикальное положение и соединяют параллелями, задавая необходимую ширину. Конструкция станет более устойчивой, если боковинам придать форму трапеции. Например, нижняя распорка может иметь длину 1,2 м, верхняя — 1 м.

Работать удобнее вдвоем. Один человек держит деталь в нужном положении, другой прибивает ее молотком. Чтобы справиться в одиночку, внутреннюю сторону сначала придется зафиксировать на стене.

Прямоугольные секции легко объединять. Каждая пара стоек в этом случае служит опорой для щитов, находящихся от нее с двух сторон. Если нужно собрать одиночную трапецию, вертикали располагают под небольшим углом, наклонив их друг к другу. Длина верхней горизонтали должна быть меньше, чем нижней. При длине секции 4 м верх можно сделать короче на 20-40 см с каждой стороны.

Для придания устойчивости к боковинам прибивают диагональные распорки, служащие ребрами жесткости. Без них рама будет шататься.

Положение горизонтальных частей следует проверять с помощью строительного уровня. При наличии неровностей работу придется переделывать — ведь с кривых подмостей легко упасть или уронить инструмент. Кроме того, кривые опоры быстро расшатаются из-за неравномерно распределенных нагрузок.

Укладка настила

Его крепят к верхним боковинам на гвозди. Они должны полностью заполнять пространство между стойками. Чем меньше щелей, тем меньше шансов, что гвоздь или молоток упадет вниз. При толщине 4-5 см допускается устраивать пролет длиной 3-4 м. Из более тонких щитов лучше сделать короткие пролеты длиной до 2 м.

Монтаж люков и лестниц

Чтобы попасть наверх, используют стремянку либо создают самодельную лестницу, прибивая к боковинам ступеньки 5х5 см. Интервал между ними выбирают так, чтобы было удобно подниматься.

Подъем на второй ярус делают сбоку либо вырезают в «потолке». Лучше разместить его на краю — сквозная дыра в полу в центре секции может мешать. К люку приделывают самодельную лестницу — две рейки, соединенные ступеньками.

Процесс сборки приставных подмостков

Чтобы установить облегченные строительные леса из дерева своими руками, потребуется такой же набор инструментов. В качестве материалов будем использовать брусья 5х15 см и доски толщиной 3-4 см. Все элементы крепим на гвозди. При необходимости подмости достают до третьего этажа, но сделать второй ярус не удастся. Им не нужна ровная сухая площадка, так как основная часть конструкции находится в «подвешенном состоянии».

Из двух элементов длиной 1 м сколачиваем опоры. Для этого располагаем их под прямым углом, фиксируем и монтируем на стену. Вертикальный направлен вниз, горизонтальный — в сторону. Вместе они образуют основание для настила. Их расставляют с шагом 1-2 м. В угол вставляют укосины — диагональные брусья, нижней стороной упирающиеся в землю. Низ фиксируют, забивая в землю кол, верх приколачивают гвоздями или привязывают проволокой.

Пространство между сторонами угла заколачивают щитами с обеих сторон. Они выполняют функцию ребер жесткости и дополнительного крепления для диагонального держателя. Сверху укладывают щит.

Также предлагаем посмотреть видео, как построить строительные леса (козлы) из досок своими руками.

Изготавливаем строительные леса из дерева или трубы своими руками

Рост человека меньше высоты дома, поэтому выполнить кладку стен или отделку фасада без лесов или подмостей невозможно. Эти конструкции позволяют безопасно вести работы на высоте и дают возможность всегда иметь под рукой запас расходных материалов.

У строителей есть собственная терминология, используемая для обозначения подобных приспособлений.

Лесами они называют сооружения достаточно протяженные и высокие. Подмостями «козликами» обычно именуют невысокие переносные столы, на которых могут разместиться не более двух человек.

Если вам предстоит кладка стен, утепление, ремонт или отделка фасада, то заранее подумайте о том, какие леса или подмости потребуются для работы. Мы со своей стороны расскажем о том, как сделать строительные леса своими руками прочными и устойчивыми, сэкономив немалые деньги на их аренде.

Варианты конструкций строительных лесов

Несмотря на большое разнообразие видов строительных лесов, их конструкции содержат одинаковые по назначению элементы:

  1. Вертикальные стойки (воспринимают рабочую нагрузку и передают ее на грунт).
  2. Стяжки диагональные и горизонтальные (обеспечивают пространственную жесткость каркаса).
  3. Перемычки (короткие боковые элементы лесов, на которые укладывается настил).
  4. Настил (сбитые между собой доски, служащие рабочий площадкой для строителей).
  5. Упорные укосы (предохраняют леса от опрокидывания).
  6. Перила (защищают рабочих от падения).
  7. Лестницы (служат для подъема и спуска с рабочих площадок).

Материалом для сборки подмостей и лесов традиционно служит древесина или металл. Деревянная конструкция дешевле стальной, но выдерживает не более двух-трех повторных сборок. После этого она годится только на дрова.

Строительные леса из металла в несколько раз дороже деревянных, но не имеют ограничений по количеству циклов использования. Они легко демонтируются и переносятся на новое место. Их конструкция позволяет по ходу работы наращивать дополнительные ярусы, увеличивая рабочую высоту.

Если в ваши планы входит строительство нескольких жилых зданий и хозпостроек, то лучше сделать самодельные леса из профильного металла. Если же высотные работы будут вестись только один раз и на одном объекте, то выгоднее собрать конструкцию из брусьев и досок.

Особенности изготовления деревянных и металлических лесов своими руками

Перед началом заготовки деталей для сборки, следует сделать схематический чертеж и проставить на нем основные размеры конструкции.

Фантазировать здесь не нужно, поскольку строительной практикой уже определены оптимальные габариты лесов:

  • максимальная высота конструкции — 6 метров;
  • расстояние между стойками от 2,0 до 2,5 метров;
  • ширина рабочего настила – 1 метр.

Эргономикой установлено, что максимальная производительность достигается в том случае, когда руки строителя во время работы находятся на 30-40 см ниже уровня груди. Поэтому перемычки для установки первого настила нужно разместить на высоте 40-50 см от уровня земли. Это избавит вас от необходимости сколачивать низкие строительные подмости.

Крепления под настил второго уровня лучше предусмотреть на высоте 180-200 см. Третий настил ставится на уровне 360-400 см.

Если вы решили сделать конструкцию из досок, то заранее купите следующий набор пиломатериалов и крепежа:

  • Для нарезки стоек и упорных раскосов – брус сечением 10х10 см или доски шириной не менее 10 см и толщиной 5 см.
  • Распорки, стяжки и перила можно изготовить из обрезной доски «тридцатки».
  • Для настила и перемычек, на которых он будет лежать, потребуются доски толщиной 4-5 см.

Выбирая между гвоздями и саморезами, следует помнить о том, что гвозди труднее вынимать при разборке лесов. Саморезы, напротив, быстро выкручиваются из древесины шуруповертом. Однако, они хуже гвоздей работают на излом, поскольку изготовлены из хрупкой каленой стали. Поэтому для изготовления небольших лесов можно порекомендовать использование гвоздей, а для протяженных и высоких конструкций – саморезы.

Строительные леса из досок собирают в таком порядке:

  • на ровной площадке параллельно друг другу раскладывают 4 стойки из бруса или доски, обрезанных «в размер» по высоте лесов;
  • стойки связывают горизонтальными перемычками, на которых будет уложен рабочий настил;
  • две полученные рамы «лесенки» ставят вертикально одну против другой и соединяют их диагональными и горизонтальными стяжками;
  • на горизонтальные перемычки ставят настил из досок и крепят его;
  • леса фиксируют на двух боковых укосах-упорах;
  • на стойки прибивают перила, приставляют и фиксируют лестницу для подъема.

Если есть необходимость в установке двух и более секций деревянных лесов, то между собой их можно связать широкими отрезками досок, набив их на соседние стойки. Для того, чтобы гвозди не раскололи короткие доски, просверлите в них отверстия перед забивкой.

Строительные леса из профильной трубы по своей конструкции схожи с деревянными. Разница между ними заключается в использовании переходников. Их применяют для наращивания «этажности» металлической конструкции.

Набор заготовок для сборки одной секции включает следующие элементы:

  1. Профильную трубу 30х30 или 40х40 мм для стоек и перемычек (4 отрезка по 1,5 м и 4 отрезка по 1 метру).
  2. Тонкостенную круглую трубу диаметром 20 мм (4 отрезка по 2 метра для диагональных стяжек).
  3. Профильную трубу 25х25 мм или 35х35 мм (8 отрезков по 10 см для изготовления переходников и подпятников). Для изготовления перил можно взять такую же трубу – 1 отрезок длиной 2 метра.
  4. Стальные пластины 10х10 см толщиной 2-3 мм (4 штуки) для подпятников;
  5. 10 болтов с гайками и шайбами для соединения диагональных стяжек между собой и крепления их к стойкам каркаса.

Сборка одноуровневой секции металлических лесов состоит из нескольких операций:

  • к сборочному щиту (лист OSB) струбцинами жестко фиксируют стойки лесов (высокая точность при работе с металлом — очень важный фактор);
  • к стойкам приваривают горизонтальные перемычки;
  • в верхние торцы стоек на 5 см заводят переходники из обрезков труб и фиксируют их сваркой;
  • сняв со сборочного щита стойки с перемычками, их переворачивают на 90 градусов и в таком положении снова фиксируют к щиту струбцинами;
  • концы и середину тонкостенных труб, предназначенных для диагональных растяжек, расплющивают молотком и сверлят в них отверстия под болты;
  • затянув болтом две диагональные стяжки посередине, их накладывают на стойки и размечают места для сверления отверстий;
  • стяжки фиксируют к стойкам болтами и затягивают гайками;
  • на стойках и перилах сверлят отверстия под болтовые соединения;
  • к отрезкам труб приваривают пластины (подпятники);
  • собранную конструкцию ставят вертикально и вводят в нижние концы труб подпятники;
  • на боковые перемычки укладывают настил из доски «сороковки».

Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.

Диагональные стяжки нужно крепить на одной боковине лесов, а горизонтальные на другой, чтобы при сборке они не мешали друг другу.

Если монтаж строительных лесов выполняется с наращиванием секции третьего яруса (4,5 метра), то в ее стойках нужно сделать отверстия для крепления профильной трубы упорного укоса, предохраняющего конструкцию от падения.

В нижней и верхней части стоек каждой секции необходимо просверлить отверстия под болтовые соединения с другими секциями (при наращивании строительных лесов в длину).

Видео по теме:
